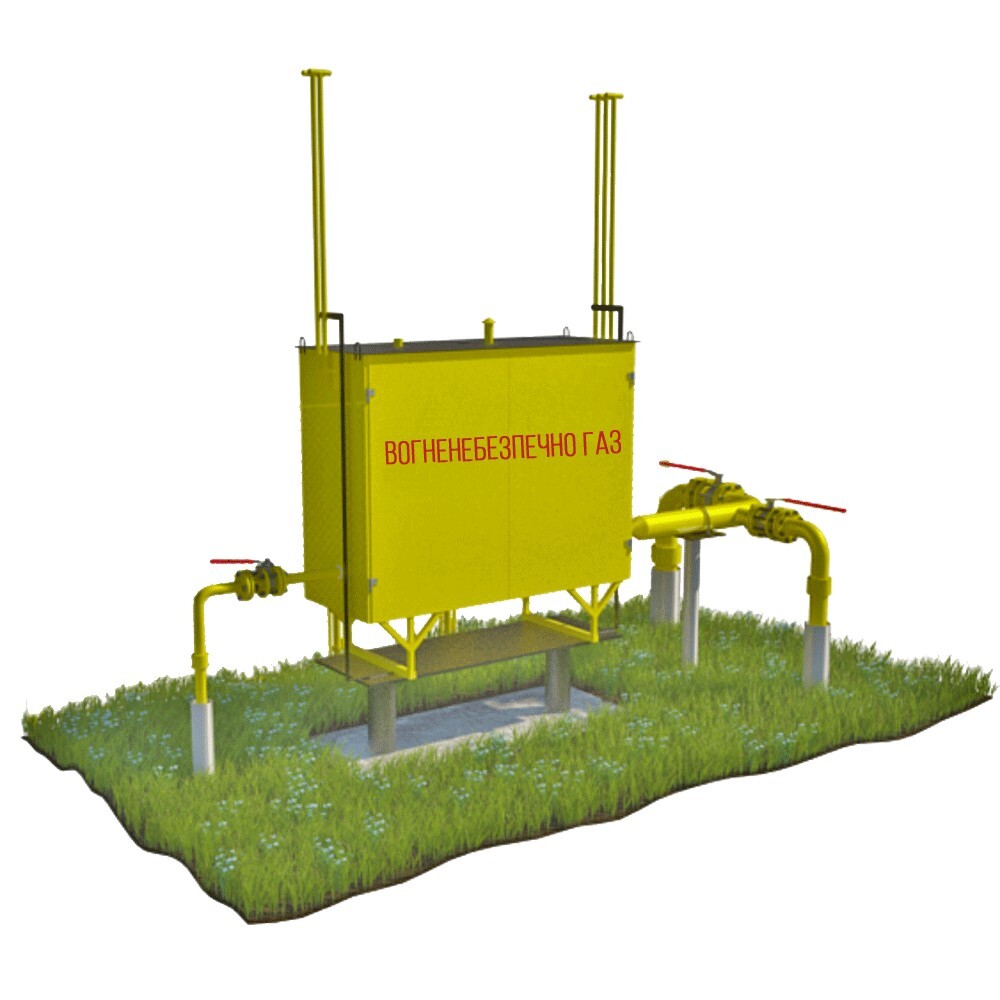

Газорегуляторний пункт шафової ШРП, ГРП

Газорегуляторний пункт шафового типу (ШРП, ГРП) є спорудою, яка може розміщуватися як у самостійних конструкціях, так і на відкритих майданчиках, забезпечених огорожею та навісом. Крім того, шафовий газорегуляторний пункт може бути встановлений на спеціальних опорах, у шафах на зовнішній стіні чи на площах виробничих будівель з високим рівнем пожежної безпеки та вогнетривким утеплювачем.

Основною функцією газорегуляторного пункту шафового типу (ГРПШ) є зниження тиску газу та його стабілізація в установленому діапазоні. Цей тип пункту використовується для відокремленого споживання газу від загальної системи газопостачання.

Будова газорегуляторного пункту шафового типу включає:

1. Фільтр.
2. Запірні пристрої.
3. Запобіжні клапани (запірний і скидний) – для ізоляції газового обладнання та скидання газу у випадку несправності запобіжного клапана.
4. Регулятор тиску газу.
5. Манометри – для вимірювання тиску газу.
6. Байпас.
7. Лічильник для вимірювання обсягу газу.
8. Вихідний патрубок з кульовим краном та манометром для контролю тиску газу для споживача.

Газ з труби середнього тиску подається на запірний клапан та вхідний патрубок регулятора тиску газу. Для запуску ГРП зводиться шток запобіжного вхідного або вихідного клапана регулятора.

“Укргазкомплект-2010” не лише проектує та виготовляє, але й здійснює пуско-налагоджувальні роботи газорозподільних пунктів, включаючи індивідуальні проекти.
